Блок-схема — мова, якою мислить алгоритм
Що таке блок-схема простими словами

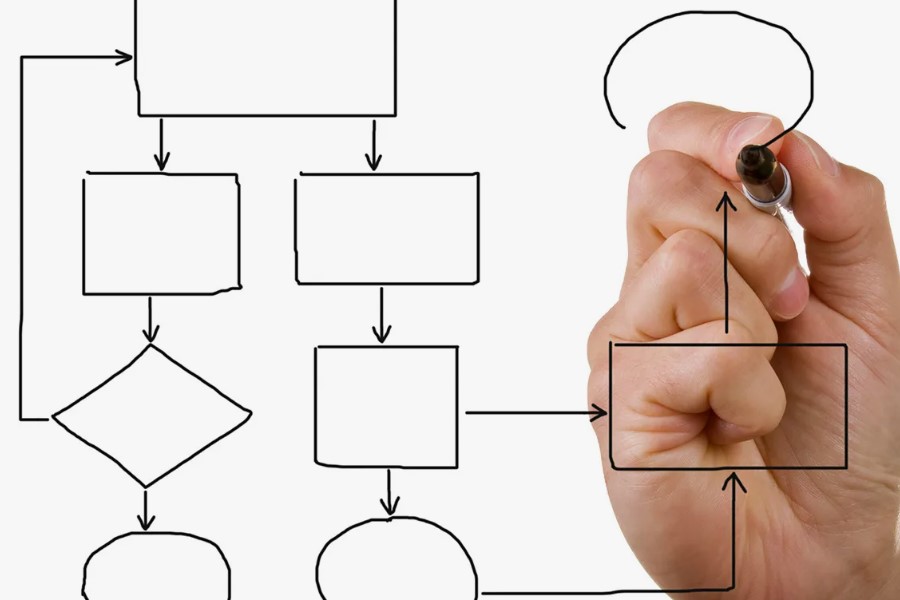

Блок-схема — це візуальна мапа думок, у якій складний процес розкладається на прості кроки. Якщо уявити, що будь-яке завдання — це лабіринт дій, то блок-схема — це креслення цього лабіринту. Вона складається з блоків (фігур) і стрілок, які показують напрямок руху від однієї дії до іншої. Простими словами, блок-схема — це малюнок, який дозволяє зрозуміти, що робити спочатку, що далі і куди рухатись, якщо щось пішло не так. Вона допомагає програмістам, інженерам, менеджерам — усім, хто має справу з алгоритмами чи складними процесами.
Навіщо потрібні блок-схеми
Людський мозок мислить образами. І коли перед тобою абстрактна задача — як автоматизувати обробку замовлення, або як організувати сортування файлів у програмі, — слова можуть заплутати. А от малюнок, що чітко покаже логіку дій, відкриває очі.
Блок-схеми дозволяють:
- Побачити помилки або пропуски в логіці
- Пояснити процес іншій людині без складної термінології
- Стандартизувати процедури в компанії
- Спростити створення програмного коду або бізнес-інструкцій
Вони потрібні скрізь — від розробки вебдодатків до лікарських протоколів лікування, від логістики до освітніх тестів.
Основні елементи блок-схеми
Кожна блок-схема має свій набір «цеглин», які з’єднуються стрілками. Ці блоки мають власне значення. Ось ключові з них:
- Овал (початок/кінець): показує, де процес стартує або завершується
- Прямокутник (дія): описує конкретну операцію — «відкрити файл», «відняти 10»
- Ромб (умова): логічне питання, що має два варіанти відповіді — так або ні
- Паралелограм (введення/виведення): все, що стосується взаємодії з користувачем або середовищем
- Стрілки: напрямок руху процесу, з одного блоку в інший
Ці символи є міжнародним стандартом і зрозумілі незалежно від мови.
У чому сила блок-схем
Блок-схеми — це міст між уявленням і реальністю. Вони дозволяють побачити систему ще до її створення. Саме тому вони такі важливі в технічному світі. Розробники ПЗ створюють їх, щоб потім написати код. Бізнес-аналітики малюють блок-схеми, щоб пояснити керівництву, як працює клієнтський сервіс.
У школах блок-схеми допомагають зрозуміти основи програмування. Адже перш ніж писати на Python, важливо зрозуміти логіку: якщо користувач натисне кнопку — перейти на сторінку, інакше — показати помилку. Це вже блок-схема.
Ось де їх застосовують найчастіше:
- Розробка програмного забезпечення
- Бізнес-процеси та управління проектами
- Навчальні алгоритми
- Автоматизація виробництва
- Медичні протоколи
- UX/UI-дизайн інтерфейсів
Переваги блок-схем у щоденній роботі
Блок-схема — не лише технічний інструмент. Вона — про мислення. Завдяки їй можна:
- Упорядкувати хаос думок
- Скоротити час планування
- Передати складну ідею без тисячі слів
- Уникнути подвійних або непотрібних кроків
- Створити чіткий план дій
Тому блок-схеми використовують навіть письменники при побудові сюжетів, менеджери при формуванні команд, викладачі — у методичних матеріалах.
Блок-схема — це як карта метро: ти бачиш, де сісти, де пересідати, і куди приїдеш. І саме це перетворює абстракцію на дію. Якщо ти хочеш створити чіткий алгоритм, уникнути помилок або пояснити ідею навіть дитині — намалюй блок-схему. Вона скаже більше, ніж абзац тексту.
