Електроспоживання реле та автоматики в електрощитку — це та кількість енергії, яку модулі беруть для власної роботи: щоб тримати котушку, живити електроніку, світити індикаторами, вимірювати напругу, відстежувати струм і в потрібний момент відпустити або замкнути ланцюг. Це не «навантаження», яке ви підключаєте через контакти реле. Це саме власне споживання керування. У щитку все виглядає скромно: ряд модулів на DIN-рейці, кілька лампочок, тиша. Але тиша не означає нуль, бо автоматика часто працює 24/7. І саме тому питання «скільки електроенергії споживає реле / автоматика в щитку» має дві відповіді: мізерно для одного модуля, помітно в сумі, якщо модулів багато і частина з них постійно під напругою.
Які саме пристрої в щитку можуть споживати електроенергію
Не вся автоматика в щитку бере електроенергію однаково. Є пристрої, які здебільшого пасивні — наприклад, автоматичні вимикачі (автомати) або УЗО/дифавтомати в класичному виконанні: вони не «живляться» як електроніка, вони спрацьовують від струмів і механіки. Але є й модулі, які мають власне живлення: контактори з котушкою, імпульсні реле з електронним керуванням, реле напруги з дисплеєм, таймери, астротаймери, реле часу, модулі контролю фаз, «розумні» реле, лічильники на DIN-рейку, блоки живлення для низьковольтних ланцюгів, контролери для теплої підлоги, модулі для «розумного дому».
Ключовий принцип простий: якщо в модулі є дисплей, світлодіоди, кнопки, Wi-Fi/Zigbee, вимірювання або котушка, він майже напевно має власне споживання. Якщо це чиста механіка — власне споживання або нульове, або настільки мале, що у побутових підрахунках його можна не помічати.
Реле й контактори: де ховаються вати і чому вони залежать від режиму
Контактор або реле з котушкою — це «мускул» керування. Коли котушка під напругою, вона тримає контакти в потрібному положенні, і на це витрачається енергія. У класичних контакторах котушка може споживати від кількох ват до десятків ват залежно від типу й напруги керування, хоча в побутових щитках часто йдеться саме про одиниці ват. Важлива відмінність: якщо контактор увімкнений постійно (наприклад, керує групою навантаження і тримається «в роботі» годинами), його котушка споживає постійно. Якщо він вмикається лише коротко, споживання в середньому набагато менше.
Імпульсні реле цікаві тим, що їм часто не потрібно тримати котушку постійно: вони перемикаються імпульсом, а далі тримають стан механічно або за рахунок іншої конструкції. Це може зменшувати постійний «фоновий» розхід, але конкретні цифри залежать від моделі.
Електронна автоматика: дисплей, мікроконтролер і «нічний фон» 24/7

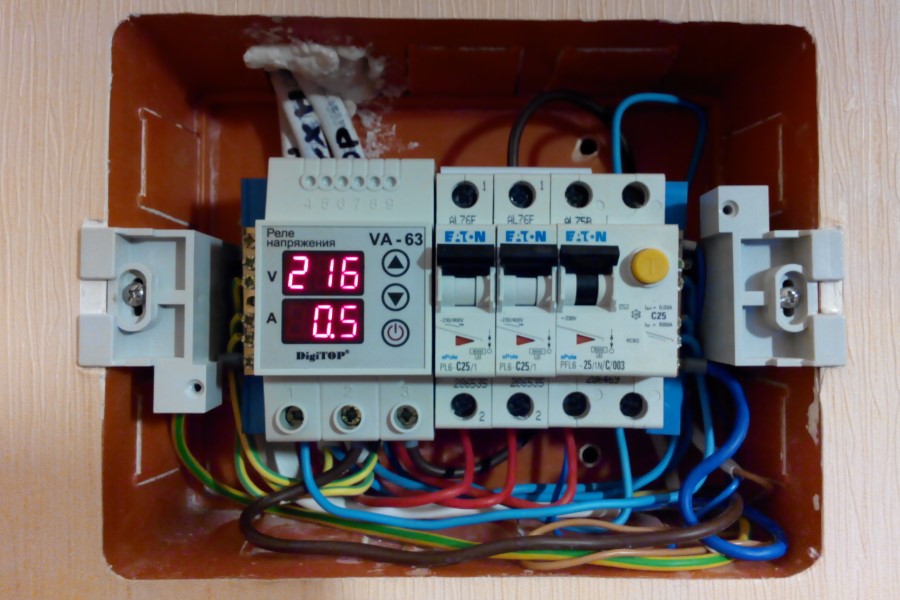

Реле напруги, таймери, контролери, модулі зв’язку — це вже маленькі комп’ютери. Вони беруть небагато, але завжди. Часто такі пристрої споживають десь у межах 0.5–2 Вт, інколи 3–5 Вт, якщо є активний дисплей або мережевий модуль. І от тут виникає ефект «невидимого фонового шуму»: один модуль здається дрібницею, але коли їх п’ять-сім-десять, ви отримуєте постійну потужність у десятки ват, яка працює і вдень, і вночі.
Щиток у сучасному будинку інколи схожий на маленький серверний куточок: реле, датчики, блок живлення, контролер, модулі зв’язку. Це зручно, це безпечніше, це дає керування. Але з’являється фонове споживання, і його нормально знати.
Як порахувати, скільки споживає автоматика в щитку: кВт·год і гривні при 4.32 грн
Формула проста: Вт ÷ 1000 = кВт. Далі кВт × години = кВт·год. Оскільки автоматика часто працює 24/7, для місяця беремо 720 годин (30 днів × 24). Потім множимо на 4.32 грн за кВт·год.
Візьмемо три побутові сценарії.
- Один електронний модуль 1 Вт: 0.001 × 720 = 0.72 кВт·год/місяць. Вартість: 0.72 × 4.32 = 3.11 грн/місяць.
- П’ять модулів по 1.5 Вт: сумарно 7.5 Вт = 0.0075 кВт. За місяць: 0.0075 × 720 = 5.4 кВт·год. Вартість: 5.4 × 4.32 = 23.33 грн/місяць.
- Контактор із котушкою 8 Вт, який увімкнений 12 годин на добу: 0.008 кВт × (12 × 30 = 360 год) = 2.88 кВт·год. Вартість: 2.88 × 4.32 = 12.44 грн/місяць.
Зверніть увагу, як змінюється логіка: електроніка дає стабільний фон, а котушка контактора дає витрати тільки тоді, коли вона реально «тримає» стан.
Як знайти реальне споживання і не переплутати його з навантаженням
У щитку легко переплутати «споживання автоматики» зі «споживанням приладів, якими вона керує». Реле не споживає 2 кВт тільки тому, що через нього підключений бойлер на 2 кВт. Реле лише пропускає цей струм. Власне споживання — це те, що треба дивитися в паспорті модуля або міряти окремо, якщо є така потреба.
Ось практичний список, який допоможе тверезо оцінити, скільки електроенергії споживає реле / автоматика в щитку у вашій системі:
- Випишіть усі модулі з дисплеєм, індикаторами, зв’язком, таймерами, контролерами.
- Окремо позначте контактори з котушками і зрозумійте, скільки годин вони увімкнені.
- Знайдіть у паспортах власне споживання в ватах або струм котушки.
- Порахуйте суму ват для 24/7 модулів і переведіть у кВт·год за 720 годин.
- Для котушок рахуйте не 720, а реальні години увімкнення на місяць.
- Помножте кВт·год на 4.32 грн, щоб отримати вартість у гривнях.
- Якщо потрібна точність, використайте вимірювання на лінії щитка або консультацію електрика.
У більшості домів власне споживання реле та автоматики в щитку невелике: одиниці ват на модуль, які дають кілька гривень на місяць, або помірні витрати котушок контакторів, якщо вони увімкнені довго. Відчутним воно стає тоді, коли автоматики багато і вона працює 24/7 як система — тоді фонові вати складаються в десятки ват і перетворюються на десятки кВт·год за місяць.
